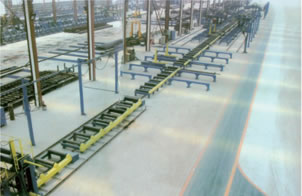

Линия Производства Коробчатых Балок (Линия Сварки Коробчатых Балок)

Вслед за ростом рынка стальных конструкций, растет и интерес к линиям производства коробчатых балок. Коробчатые Линия Производства Коробчатых Балок (Линия Сварки Коробчатых Балок)балки находят свое применение в таких сферах как: строительство мостов, электростанций, высотных зданий и др. Данная линия производства адаптирует инновационные технологии: отмерную фрезеровку, выделку канавок, сборку балки изнутри, швеллерную сборку, коробчатую сборку, электрошлаковую сварку, сварку коробчатых балок, обработку кромок, дробеструйную обработку и др. Поскольку производимые коробчатые балки отличаются большим весом и крупными размерами, наша компания добавила в линию производства роликовый конвейер и оборудование переворачивания балок для обеспечения более высокого уровня автоматизации. Наша компания может индивидуально изготовить форму портала и выдвижной консоли, в зависимости от требований производства.

Технические Характеристики:

Ширина коробчатой балки 300-1200 мм
Высота коробчатой балки 300-1200 мм
Длина коробчатой балки 4000-15000 мм
Толщина 20-60 мм
Вес коробчатой балки ≦20 тт
Готовая производительность 1200 тт
1. Машина Сборки Планок Серия XJZ
Машина Сборки Планок Серия XJZ

Данное оборудование специально предназначено для сборки планок и внутрибалковой сварки. Машина оснащена позиционирующей установкой, для осуществление коррекции положения планки внутри коробчатой балки и предотвращения деформации балки во время сварки. Данная установка позиционирования может двигаться и центрироваться в зависимости от размеров обрабатываемой детали и рабочей платформы.

Технические Характеристики:

Размеры детали 300-1200 мм
Толщина детали ≤80 мм
Грузоподъемность стола 1500 кг
Скорость 1 об/мин
Высота вращающегося центра 1000 мм
Угол поворота рабочего стола ±1800
2. Тандемная Установка Газозащитной Шовной Сварки XQ12
Тандемная Установка Газозащитной Шовной Сварки XQ12

Данная машина предназначена для тандемной газозащитной шовной сварки при производстве коробчатых балок. Сварочная направляющая и сварочная головка осуществляют горизонтальное перемещение по скользящей платформе и столу, что позволяет четко позиционировать сварочный пистолет над швом. Основным достоинством данной установки является механическая установка трассировки шва сварки, также передвижение установки происходи соответственно с процессом сварки, что позволяет добиться высокого уровня автоматизации газозащитной сварки, а также позволяет добиться высокого уровня гладкости сварного шва.

Технические Характеристики:

Деталь в сечении 300×300-1200×1200 мм
Длина детали 4000-15000 мм
Скорость сварки 0.24-2.4 м/мин
Свободная скорость 3 м/мин
3. Машина Сборки Коробчатых Балок
Машина Сборки Коробчатых Балок

Данная машина используется для сборки швеллеров и коробчатых балок. Лист стали фиксируется на подставке посредаствам центрирующей установки, затем сварочный портал под действием привода перемещается в зону сварки, боковые и верхний прессовые цилиндры прижимают деталь и плотно фиксируют ее, затем происходит сварки и последующая сборка балки. Машина состоит из направляющих, блока передвижения, тела машины и платформы, установки верхней фиксации, установки поковой фиксации, гидравлической системы, блока управления и др.

Технические Характеристики:

Ширина коробчатой балки 300-1200 мм
Высота коробчатой балки 300-1200 мм
Скорость сварки 250-1500 мм
Скорость повторения 4000 мм/мин
4. Установка Электрошлаковой Сварки XD12
Установка Электрошлаковой Сварки XD12

Необходимо сохранить некоторое расстояние между планкой и ее круглыми краями, для вертикальной электрошлаковой сварки, с целью более плотного соединения планки и станок коробчатой балки. Данная машина способна проводить электрошлаковую сварку детали через сохраненное отверстие. При использовании машины можно выбрать электрошлаковую сварку форсункой или сварочной проволокой в зависимости от требований производства.

Технические Характеристики:

Деталь в сечении 300×300-1200×1200 мм
Длина детали 4000-15000 мм
Скорость передвижения 6 м/мин
Скорость передвижения направляющих 1000 м/мин
5. Тандемная Установка Сварки Под Флюсом LHF
Тандемная Установка Сварки Под Флюсом  LHF

Данная машина предназначена для осуществления сварки детали под флюсом, после завершения процесса электрошлаковой сварки. Два комплекта сварки под флюсом могут осуществлять одновременную сварку двух швов. Система трассировки шва обеспечивает точность сварки, скорость работы установки управляется преобразователем переменного тока и отображается на дисплее. Установка отличается эффективностью, безопасностью и надежностью.

Технические Характеристики:

Модель LHF12
Размер поперечного сечения детали 300X300 -1200x1200 мм
Размер детали 4000-15000 мм
Скорость сварки 0.24-2.4 м/мин
Давление газа 0.4-0.8 МПа
Расстояние между направляющими 1400 мм
6. Фрезерный Станок Для Обработки Кромок
Фрезерный Станок Для Обработки Кромок

Данная машина применяется для обработки и закругления кромок двутавровых и коробчатых балок, степень обработки может быть настроена вручную в вертикальном направлении, для лучшего снятия фаски. Гидравлическая опорная рама позволяет более точно править балки, рама имеет открытую конструкцию, что обеспечивает легкость ее настройки под размеры детали.

Технические Характеристики:

Mодель DX1215 DX1520
Высота 1200 мм 1500 мм
Ширина 1500 мм 2000 мм
Мощность фрезерной головки 5.5 кВт
Скорость вертикальной фрезеровки 55-500 мм/мин
Скорость горизонтальной фрезеровки 50-440 мм/мин
Угол фрезеровки 0-45°
7. Кромкофрезерный Станок Серии XBJ
Кромкофрезерный Станок Серии XBJ

Данный станок используется для снятия кромок балок и подготовки детали для дальнейшей обработки. Он подходит для обработки прямоугольных кромок, скошенных кромок, V-образных кромок детали, перед осуществлением процесса сварки заготовки. Оборудование заметно повышает эффективность производства и качество, одновременно снижая затраты. Данный станок является первым выбором в таких сферах, как индустрии создания судов, электростанций, механической, химической индустриях и др.
Основными составными частями кромкофрезерного станка являются станина станка и оборудование прессования балки, установка гибки, фрезерная головка, система настройки положения головок, гидравлическая и электрическая система. Станина оснащена гидравлическим механизмом поднятия детали, который прост в управлении и позволяет экономить материалы. Верхнее устройство фиксации приводиться в движение под действием гидравлической системы, поэтому оно надежно и безопасно. Благодаря бесступенчатой системе синхронизации установки подачи детали подачу можно легко настраивать в соответствии с требованиями производства. Фрезерная головка может регулироваться под углом от 0° до 45°, а высота может быть настроена при помощи системы электрического поднятия.

Технические Характеристики:

Модель XBJ-6 XBJ-9 XBJ-12 XBJ-15 XBJ-25SB
Толщина детали 6-50mm
Максимальная глубина фрезеровки за одни раз 4mm 4 мм при работе одной головки
Длина фрезеровочной кромки  головки 4mm 4 мм при работе одной головки
Эффективная длина фрезеровки 6m 9m 12m 15m 25m 25m
Трансмиссия фрезеровочной головки 80-400rpm
Скорость подачи 0.25-0.6m/min
Скорость передвижения вперед 2.0m/min
Количество гидравлических цилиндров 9 1.3 17 21 26
Количество ручных винтов нажымного рычага / 25
Рабочее давление гидравлической системы 2.5Mpa
Мощность 12.7kw
Размеры 8700
×2000
×2000mm
11700
×2000
×2400mm
14700
×2000
×2600mm
1700
×2100
×2600mm
30100
×3100
×2900mm
Вес 12T 16T 19T 24T 57T
8. Конвейер И Кантователь Стальных Конструкций YFJS-20T
Конвейер И Кантователь Стальных Конструкций YFJS-20T

Данная машина сочетает в себе систему конвейерной танспортировки деталей и кантователя.

Технические Характеристики:

Максимальная грузоподьемность 20 тт
Скорость переворачивания 1 м/мин
Скорость 6 м/мин
Давление гидравлической системы 16 МПа
Мощность 18 кВт
9. Установка Перемещения Стальных Конструкций YGJ-15
Установка Перемещения Стальных Конструкций YGJ-15

Технические Характеристики:

Максимальная грузоподъемность 30 тт
Скорость передвижения 7.5 м/мин
Подъем платформы 140 мм
10. Гидравлический Кантователь на 90°
Гидравлический Кантователь на 90°

Технические Характеристики:

Угол переворачивания 90°
Максимальная грузоподъемность 20 тт
Давдение гидравлической системы 16 МПа
Подача Снятие фаски Mмаркировка Сборка поддерживающей планки Установка
Очистка после сварки Электрошлаковая сварка Переворачивание на 90° Сборка коробчатой балки Сборка швеллера
Сварка коробчатой балки 1 Сварка коробчатой балки 2 Коррекция Обработка кромки 1 Обработка кромки 2
Упаковка Сварка соединительной планки Сварка полки

Путем совмещения достоинства линий производства коробчатых балок других производителей и инновационных местных и иностранных технологий в данной сфере, компания Shanghai Salei стала лидирующим производителем не только линий производства коробчатых балок, но и линий сварки двутавров (легкая и особо прочная сталь), линий сварки однотавров, линий обработки кромок швеллеров, профилегибочных машин холодной гибки стальных конструкций, машин гидроабразивной резки. Благодаря многолетнему опыту в данной сфере, наша компания поставляет свои производственные линии в такие регионы и страны: Саудовскую Аравию, Россию, Ближний Восток, Юго-Восточную Азию, Австралию, Европу, Южную и Северную Америку и др. Надеемся на длительные и успешные партнерские отношения.
